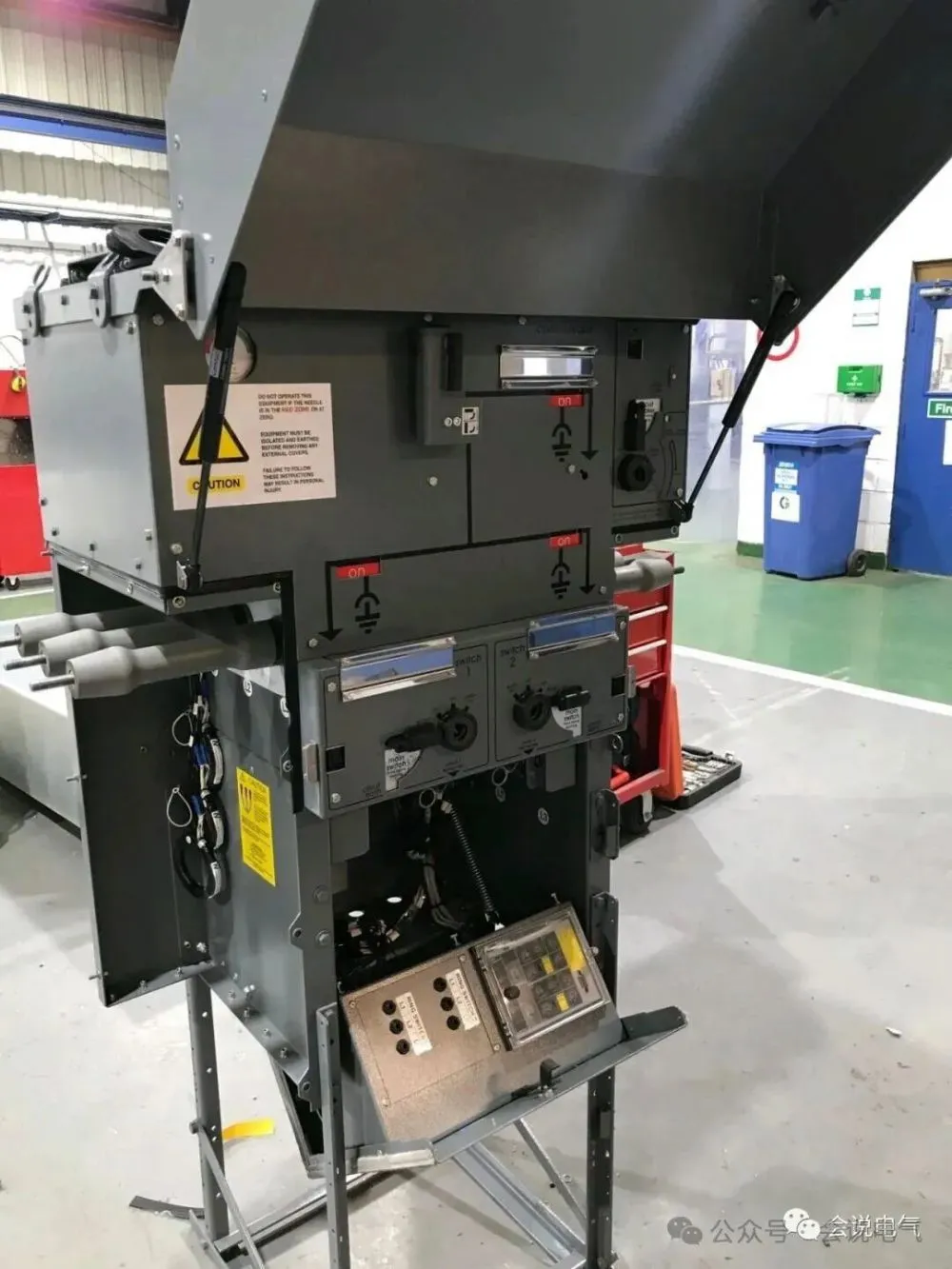

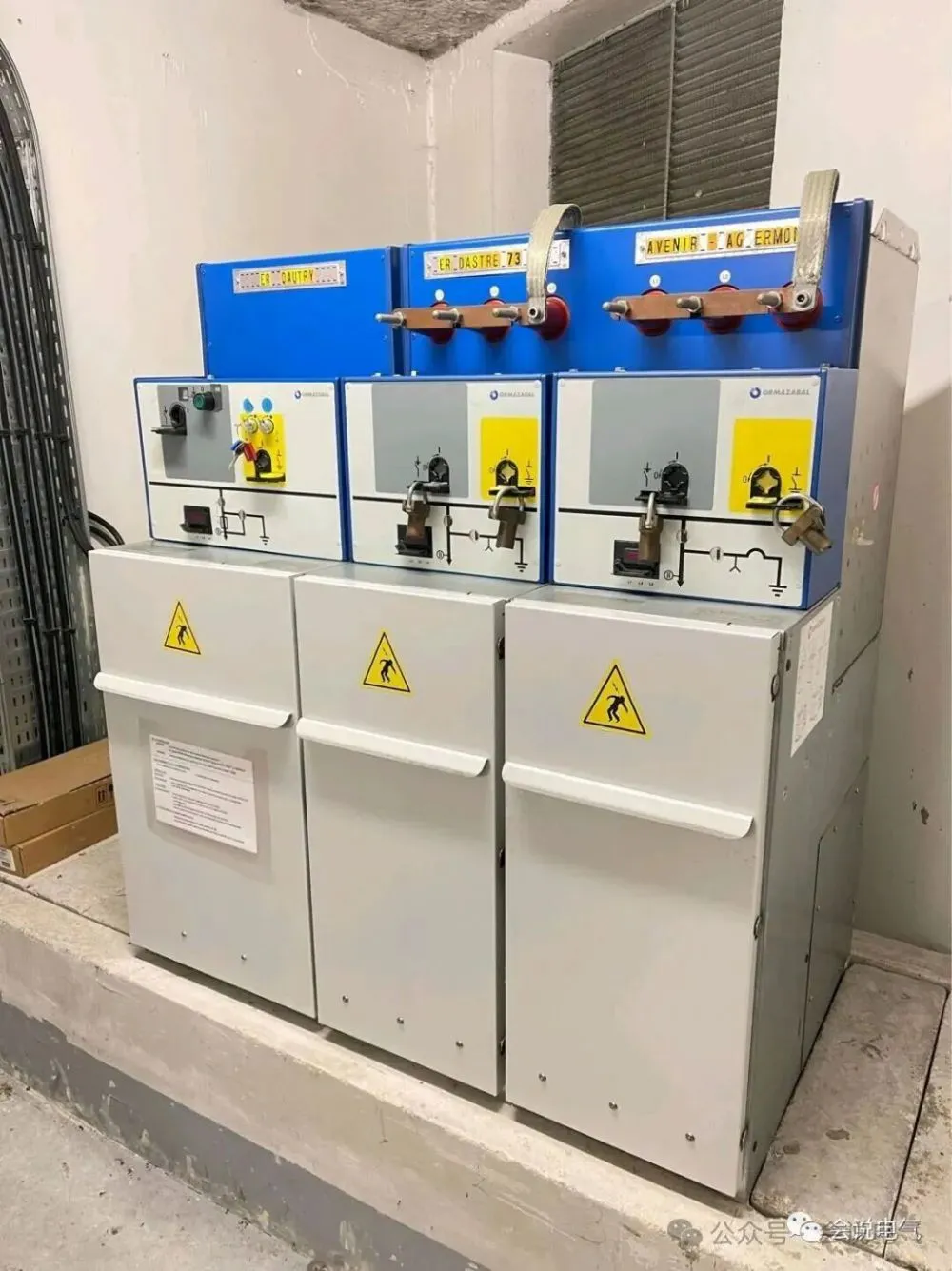

Ringkabelverteiler

Lastschalter haben ein gewisses Lastschaltvermögen, das heißt, sie können bei geringer Last ein- und ausgeschaltet werden, sollten jedoch nicht häufig betätigt werden. In der Regel sind Lastschalter mit Sicherungen ausgestattet und verfügen über eine stärkere Lichtbogenlöschfähigkeit als Trennschalter.

Nachdem der Leistungsschalter den Stromkreis unterbrochen hat, können durch das Trennen des Trennschalters die spannungsführenden und die nicht spannungsführenden Teile klar getrennt werden, wobei der Trennschalter als Hilfsschalter dient.

Aufgrund des Fehlens intuitiver äußerer Anzeigen für die Kontaktstellung des Leistungsschalters und der Tatsache, dass ihre Anzeige in einigen Fällen nicht mit der Kontaktstellung übereinstimmt, ist es notwendig, Trennschalter zu verwenden, um die spannungsführenden und die nicht spannungsführenden Teile klar zu trennen.

Darüber hinaus besitzen Trennschalter eine gewisse natürliche Lichtbogenlöschfähigkeit und werden häufig zum Zu- und Abschalten von Geräten mit geringem Strom wie Spannungswandlern und Überspannungsableitern sowie für die Verbindung zwischen einem Leistungsschalter und mehreren Geräten verwendet, wodurch das Schalten des Leistungsschalters über den Trennschalter flexibler und bequemer wird.

3) Leistungsschutzschalter

Ein Schaltgerät, das unter normalen Stromkreisbedingungen den Strom einschalten, führen und unterbrechen kann und unter abnormalen Stromkreisbedingungen innerhalb einer bestimmten Zeit den Strom einschalten, führen und unterbrechen kann.

4) Erdungsschalter

Er wird hauptsächlich für die Gerätewartung verwendet. Um plötzliche Stromausfälle während des Wartungsprozesses zu verhindern, müssen beide Enden des zu wartenden Geräts geerdet werden.

Der Erdungsschalter des Hochspannungs-Verteilerschranks wird normalerweise zur Erdung der Lastseite des Ausgangs verwendet. Wenn wir die Lastseite des Hochspannungs-Verteilerschranks inspizieren (z. B. Schrauben festziehen, Kabel demontieren usw.), müssen wir den Schalter ausschalten und gleichzeitig den Erdungsschalter des Verteilerschranks schließen. Dies kann plötzliche Stromschlagunfälle durch eingespeisten Strom verhindern und auch die Restladung entladen, was die Wartungssicherheit fördert.

5) Schütz

Das Schütz kann den Laststrom nicht ein- oder ausschalten und eignet sich für häufige Betriebsszenarien.

Intelligente Verteilung

Echtzeitüberwachung der Betriebsbedingungen

Fernüberwachung und -steuerung der elektrischen Ringnetzstation.

Fernüberwachung der Leitungslast, Echtzeitüberwachung der Lastsituation jeder Abzweigleitung und segmentierten Leitung, rechtzeitige Erkennung überlasteter Leitungen und Verbesserung des Lean-Niveaus der Netzplanung.

Verwendung der Fernsteuerungsfunktion

Reduzieren Sie den Arbeitsaufwand für Vor-Ort-Schalthandlungen des Teams und verkürzen Sie die Schaltzeit. Die Betriebszeit wird von 2.5 Stunden auf 0.5 Stunden reduziert.

Der Betrieb des Verbindungsschalters für die Heißreserveleitung hat eine schnelle Lastübertragung und eine flexible Anpassung der Betriebsart des Verteilnetzes erreicht.

FA-Funktion

Nachdem ein Leitungsfehler einen Auslöser verursacht hat, bestimmt die Hauptstation den Fehlerbereich anhand von Terminal-Fernmesssignalen und isoliert den Fehler automatisch.

Die Fehlerbehebungszeit wurde von ungefähr 2 Stunden auf etwa 2 Minuten reduziert.

Die Zuverlässigkeit der Stromversorgung ist von 99.96% auf 99.997% gestiegen.

Die intelligente Ringkabelanlage realisiert technische Prozesse wie Fehlerortung, Fehlerisolierung, Lastüberwachung, Leitungsumschaltung und Lastumschaltung unter Spannung.

Die grundlegendste Anforderung für die automatische Wiederherstellung und Selbstheilung von Stromleitungen nach der Behebung von Fehlern im Verteilungsnetz ist das Vorhandensein effizienter intelligenter Geräte.

Intelligente Selbstheilung des Verteilungsnetzes bezeichnet die Fähigkeit des Verteilungssystems, Systemstörungen rechtzeitig zu erkennen, vor unsicheren Zuständen zu warnen und entsprechende Maßnahmen zu ergreifen, um sicherzustellen, dass es die normale Stromversorgung der Benutzer nicht beeinträchtigt oder deren Auswirkungen minimiert.

Die Ringkabelanlage nutzt digitale Technologie, um den Ein- und Ausschaltzustand der Schalter zu überwachen, und verbindet je nach Betriebsart der Leitung geeignete Kontaktleitungen, wodurch indirekt eine automatisierte Überwachung ermöglicht wird, ohne übermäßigen Geräteeinsatz zu erhöhen. Durch fernbetriebene Bedienung des "Mensch-Maschine-Entscheidungssystems" kann die Stromversorgungskapazität des Gebiets durch geringfügige Anpassungen der Betriebsart erhöht werden.

Verteilnetzautomatisierung

Automatisiertes Management der Überwachung und Steuerung des Verteilnetzes des 10KV-Systems, Optimierung der Struktur des städtischen Verteilnetzes, rationale und effiziente Elektrizitätsverwaltung, rechtzeitige Unfallverhütung und rechtzeitige Fehlerbehandlung.

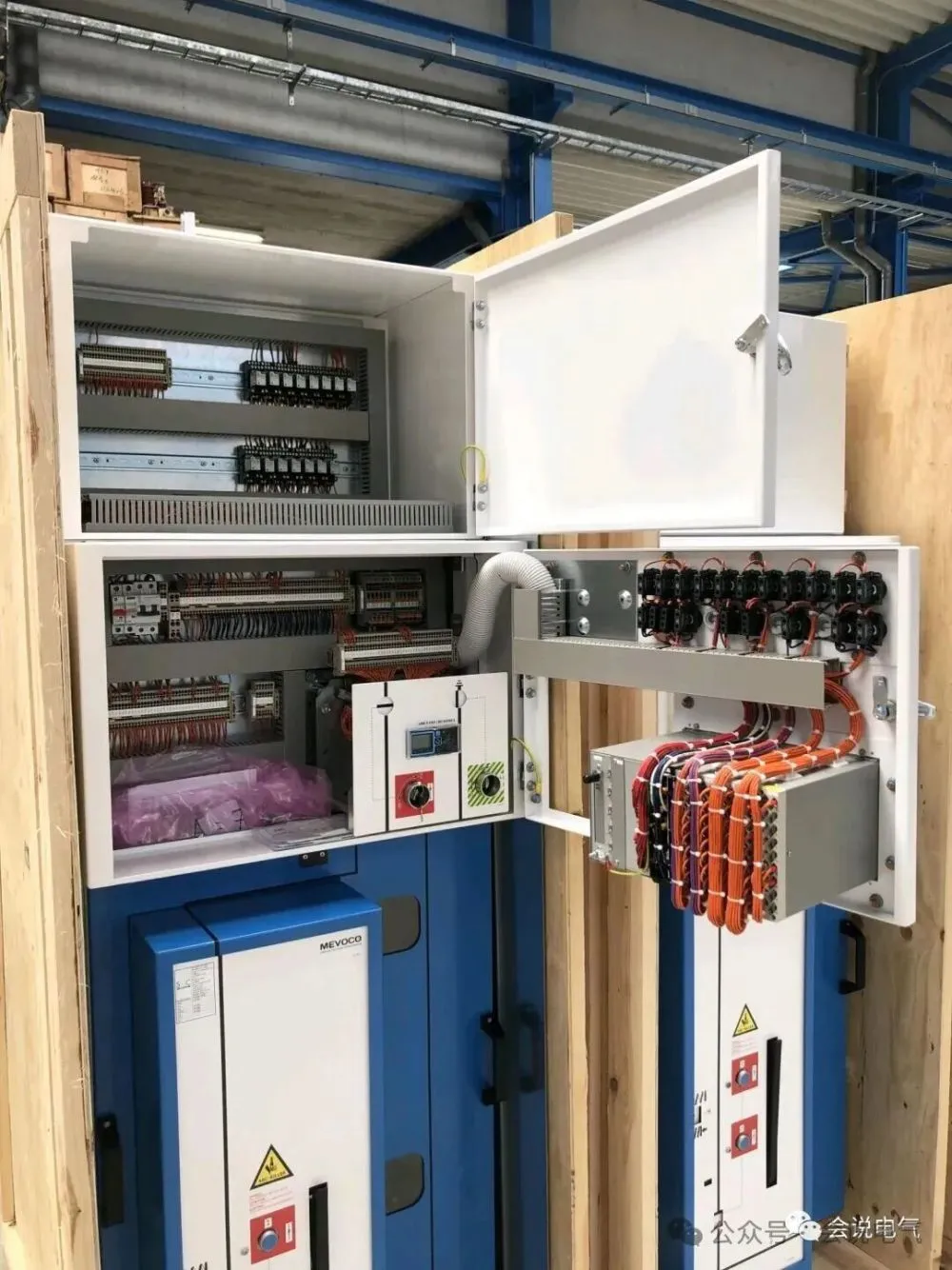

Die Ringkabelschaltanlage und ihr DTU-Endgerät sind die Grundeinheiten der Verteilnetzautomatisierung und ein wichtiger Bestandteil des gesamten Verteilnetzautomatisierungssystems. Die komplette Ausrüstung der intelligenten Ringkabelschaltanlagen-Automatisierung kann technische Prozesse wie Fehlerortung, Fehlerisolierung, Lastüberwachung, Leitungsumschaltung und Ringumschaltung unter Spannung realisieren.

Die grundlegendste Voraussetzung für die automatische Wiederherstellung und Selbstheilung von Stromleitungen nach der Fehlerbeseitigung im Verteilnetz ist das Vorhandensein effizienter intelligenter Ausrüstung.

Intelligente Selbstheilung des Verteilnetzes bezeichnet die Fähigkeit des Verteilungssystems, Systemfehler rechtzeitig zu erkennen, vor unsicheren Zuständen zu warnen und entsprechende Maßnahmen zu ergreifen, um sicherzustellen, dass die normale Stromversorgung der Benutzer nicht beeinträchtigt wird oder die Auswirkungen minimiert werden.

Die intelligente Ringnetz-Schaltanlage nutzt Digitaltechnik, um den Öffnungs- und Schließzustand der Schalter zu überwachen, verbindet je nach Betriebsart der Leitung geeignete Kontaktleitungen und ermöglicht so indirekt eine automatisierte Überwachung, ohne die Ausrüstungsinvestitionen allzu stark zu erhöhen. Durch die Fernsteuerung des "Mensch-Maschine-Entscheidungssystems" kann die Stromversorgungskapazität des Gebiets durch geringfügige Anpassungen der Betriebsart erhöht werden.
