Installieren Sie die Mittelspannungsschaltanlage vor dem Schrank.

Mit der zunehmenden Anwendung neuer Energie und Rechenzentren gibt es immer mehr vorgefertigte Strommodule. Die präzise Fertigung der Module reduziert die Bauzeit vor Ort und macht Qualität und Projektfortschritt besser kontrollierbar.

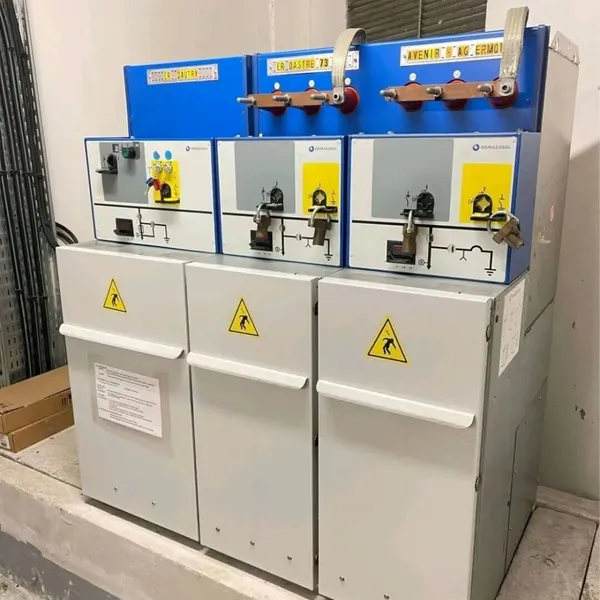

Für vorgefertigte Kabinen-Schaltanlagen und ähnliche Anlässe ist es erforderlich, Schaltschränke wandbündig zu installieren. Viele Hersteller behaupten, dass Schaltanlagen wandbündig installiert werden können. Man kann sagen, dass jede Schaltanlage wandbündig installiert werden kann, aber in der Realität, wie können Installation, Betrieb, Wartung und sogar der Austausch von Stromwandlern, Erdungsschaltern und andere Arbeiten vollständig an der Vorderseite des Schranks durchgeführt werden? Es ist nur ein Problem, das groß oder klein sein kann, und der Abstand zur Wand variiert ebenfalls. Einige können direkt an der Wand installiert werden, während andere einen Spalt von 100-200 mm benötigen, um die Anforderungen an Belüftung und Wärmeableitung zu erfüllen.

Zunächst erfordern die Installation, die Positionierung der Schaltanlage, das Befestigen der Ankerbolzen, die Verbindung zwischen den Schränken, der Anschluss der Primär- und Erdungssammelschienen sowie der Primär- und Sekundärkabel Arbeiten von vorne und oben, wobei es viele Unterschiede gibt.

Einige können als Ganzes auf dem Fundament und der Sammelschiene installiert und dann als Ganzes an Ort und Stelle platziert werden, wobei nur das Fundament befestigt wird. Diese Methode hat eine hohe Installationsqualität, aber das Gesamtgewicht und -volumen sind groß, was die Montage vor Ort erschwert, und ein späterer Austausch von Komponenten wird sehr schwierig sein.

Beim Zusammenstellen einzelner Schränke muss eine Einheit an ihrem Platz sein, bevor die nächste angeschlossen wird. Dies erfordert normalerweise einen gewissen Abstand zur Wand, um eine einfache Installation zu ermöglichen. Eine Sammelschiene kann auf der Oberseite des Schranks installiert werden, aber bei Geräten mit Erdungsschaltern, Spannungswandlern usw. auf der Oberseite ist dies schwierig. Einige Arbeiten werden vor dem Schrank durchgeführt, indem man die obere mittlere Trennwand entfernt und den Sammelschienenraum für den Anschluss betritt.

Im Allgemeinen werden Schaltanlagen vor dem Schrank bedient und gewartet, aber der Zustand der Kontakte des Erdungsschalters und die Inspektion der Kabelköpfe können umständlich sein, sodass eine spezielle Konstruktion erforderlich ist, um eine klare Sicht vor dem Schrank zu gewährleisten.

Das größte Problem bei der Installation vor dem Schrank ist, wie bei einem eventuellen Austausch von Komponenten vorgegangen werden kann. Einige können von der Vorderseite des Schranks aus erreicht werden, um Stromwandler und Erdungsschalter auszutauschen. Einige erfordern, dass die gesamte Schaltanlage aus der Anordnung herausgezogen wird, und die beiden seitlichen Schaltanlagen können weiterhin betrieben werden. Allerdings ist der Arbeitsaufwand für die mittlere Schaltanlage sehr groß, da das Fundament, die Schrankbolzen, Druckentlastungskanäle, Kabel, horizontale Sammelschienen und Erdungsstangen entfernt werden müssen. Nach dem Austausch müssen sie wieder aufgebaut werden, was für Personen schädlich ist. Einige erfordern das Entfernen vorgefertigter Kabinenabdeckungen für den Austausch.

Die echte Installation von Schaltanlagen an der Wand erfordert eine vollständige Berücksichtigung der Anforderungen an die Installation vor Ort, den Betrieb und die Wartung sowie den Austausch von Komponenten. Sie wird vollständig vor dem Schrank durchgeführt, ohne dass eine große Anzahl von Komponenten entfernt werden muss, was den Arbeitsaufwand reduziert.

Es gibt mehrere Lösungen:

Für Anwendungen, die in Außenboxen installiert werden, kann der Schaltschrank zuerst fixiert und die Kabel angeschlossen werden, dann kann die Ringnetzbox-Abdichtplatte installiert werden;

2. In Anlehnung an die Anwendung von Schaltschränken für Schiffe werden 3-5 Schaltschränke parallel installiert, und eine Gruppe von Schaltschränken wird für den Schrankanschluss, den Hauptsammelschienenanschluss, den Erdungssammelschienenanschluss und den sekundären Leitungsanschluss zwischen den Schränken abgeschlossen. Die Gesamtinstallation wird durchgeführt.

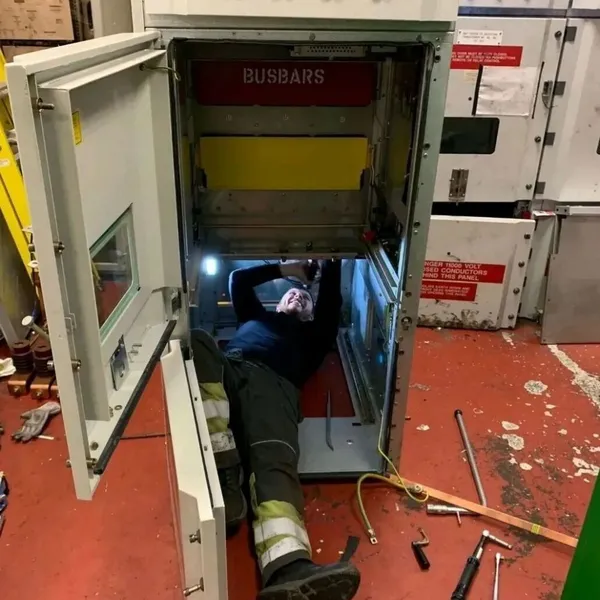

3. Die vordere Schranktrennwand kann demontiert werden. Durch Herausziehen der horizontalen Trennwand und Entfernen der oberen Trennwand kann die horizontale Sammelschiene im Sammelschienenraum installiert werden. Der untere Teil ermöglicht die direkte Inspektion von Stromwandlern, Erdungsschaltern und den Anschluss von Hochspannungskabeln und anderen Geräten. Dies erfordert natürlich eine vernünftige Konstruktion, um sicherzustellen, dass alle Komponenten vor dem Schrank zugänglich, entfernbar und austauschbar sind.
