Atmosphärische Korrektur der Isolationsspannungsprüfwerte für nordamerikanische Schaltanlagen

Der Isolationsprüfstandard für nordamerikanische mittelspannungs-luftisolierte gepanzerte Schaltanlagen IEEE C37.20.2 folgt dem IEEE STD4-2013-Standard, der klare Vorschriften für Prüfspannung, atmosphärische Korrektur usw. enthält und sich geringfügig vom IEC-Standard unterscheidet. Der Standard legt fest, dass die dielektrische Bemessung unter Standardbedingungen (Temperatur=20 ℃, Druck=101.3 kPa [14.7 psi], absolute Luftfeuchtigkeit 11 g/m3) anwendbar ist. Wenn die Prüfung unter Standardbedingungen stattfindet, ist dies natürlich der Fall. Daher muss der Isolations-Spannungsfestigkeitstest die während der Prüfperiode erforderliche Spannung korrigieren, um sie an die tatsächlichen Prüfbedingungen anzupassen und sie mit der Leistung unter Standardbedingungen gleichzusetzen.

Die Standardanforderungen zielen darauf ab, reproduzierbare Prüfbedingungen und Parameter zu schaffen, die möglichst wenig von der Wahl des spezifischen Prüflabors beeinflusst werden. Die Konsistenz des Experiments variiert nicht aufgrund von Unterschieden im Labor, Ort und Zeitpunkt des Experiments. Bei dielektrischen Prüfungen müssen Geräte, Leiter und Isolationskomponenten sauber und kontaktfrei sein.

Das Ergebnis ist, dass der Test die Leistung unter „idealen“ (und reproduzierbaren) Bedingungen zeigte, und die Leistung am Installationsort wird nicht mit den Werten übereinstimmen, die bei der Auslegungsprüfung ermittelt wurden. Verschiedene Normen und Anwendungsrichtlinien erkennen dies an und schreiben die Verwendung von „Schutzmargen“ bei der Isolationskoordinationsforschung vor. Dies versucht, die bewertete Dielektrizitätszahl mit der tatsächlichen Kapazität der Geräte bei der tatsächlichen Installation zu koordinieren, wobei die Isolierung aufgrund von Alterung, ungünstigen atmosphärischen Bedingungen, verschmutzten Geräten und Isolationsoberflächen sowie anderen Faktoren abgebaut werden kann. Unsere heimischen Labore führen jedoch oft keine Korrekturen durch und führen Tests basierend auf einem Koeffizienten von 1 durch, was als Anhebung der Standards bezeichnet wird. Als Prüfstelle oder Zertifizierungsstelle führen sie keine atmosphärischen Korrekturtests durch. Prüfstellen halten sich an Normen, anstatt eigene Normen festzulegen. Dies ist unwissenschaftlich und verstößt gegen die Normen. Die Mitglieder der International Short Circuit Alliance STL halten sich strikt an die Normen, und die Isolationsspannungswerte in ihren Testberichten werden durch atmosphärische Bedingungen korrigiert. Anders als die Atmosphärenkorrektur der IEC-Normen haben die nordamerikanischen Normen unterschiedliche Korrekturfaktoren für die positiven und negativen Polaritätsprüfwerte der Betriebsspannungsfestigkeit und der Blitzstoßspannungsfestigkeit, die gemäß der Norm IEEE STD4-2001 berechnet werden müssen.

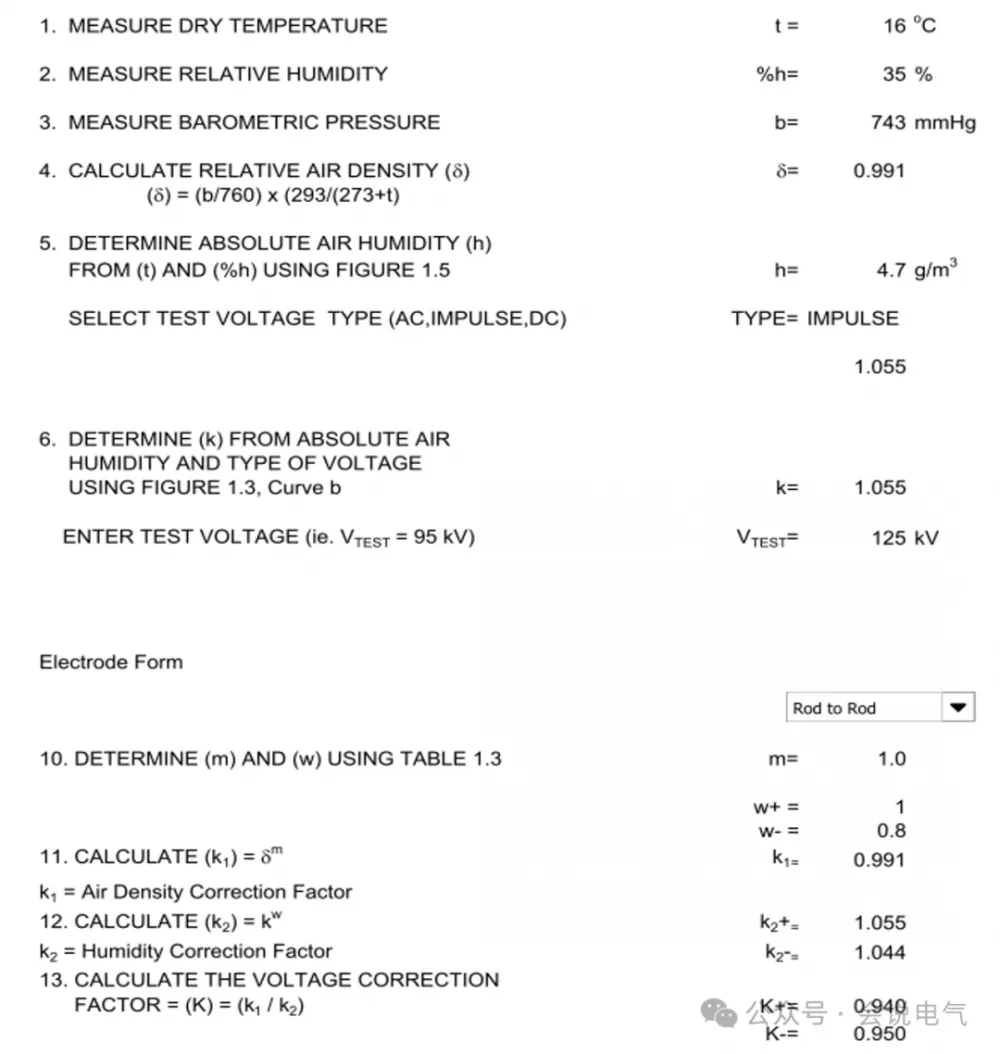

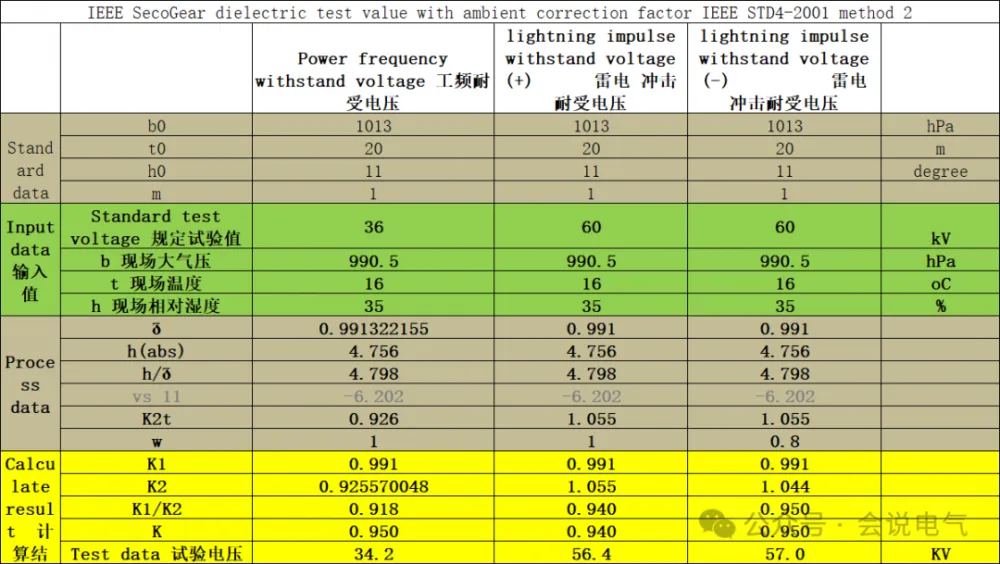

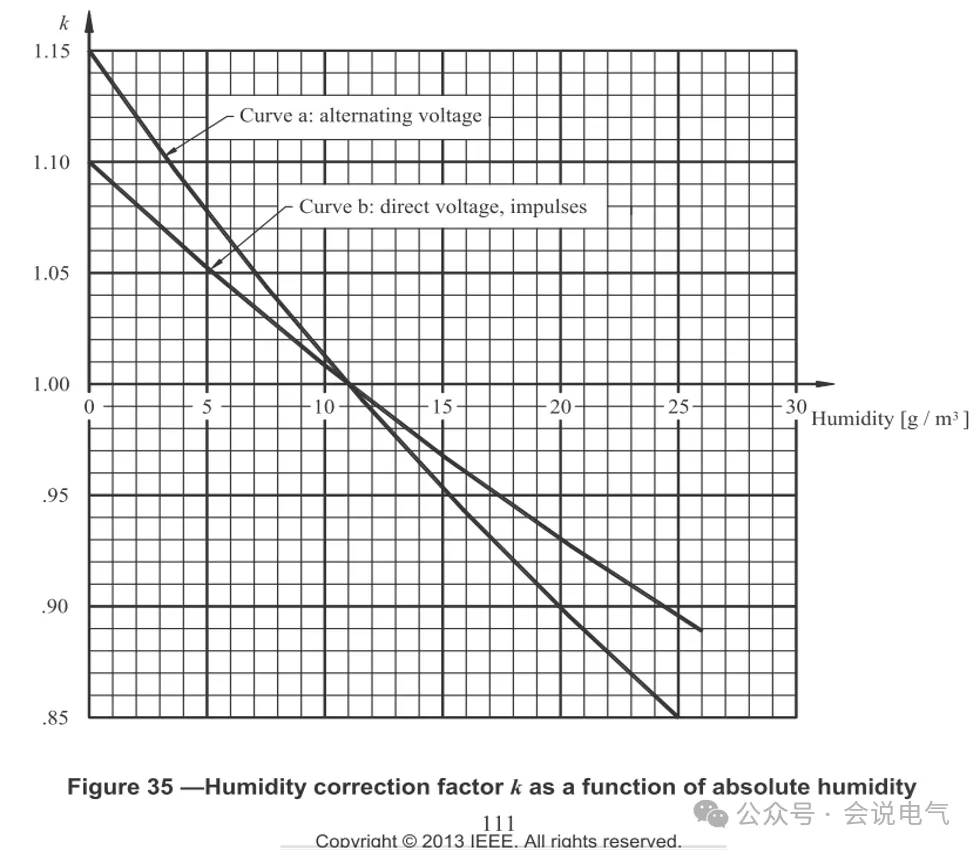

Im Folgenden wird eine Erklärung der von der KI berechneten Werte für den atmosphärischen Koeffizienten nach dem IEEE Std4-2013-Standard gegeben. Gemäß dem IEEE Std4-2013-Standard wird der atmosphärische Korrekturfaktor verwendet, um den Einfluss von Unterschieden der atmosphärischen Bedingungen (Temperatur, Druck, Luftfeuchtigkeit) gegenüber den Standard-Atmosphärenbedingungen auf die Isolationsfestigkeit bei Hochspannungsprüfungen zu korrigieren. Die Berechnungsformel für diesen Koeffizienten lautet: k=d × fk=d timesfk=d × f. Der Wertebereich des Korrekturkoeffizienten ist: Der maximale Wert des atmosphärischen Korrekturkoeffizienten beträgt 1, entsprechend den Standard-Atmosphärenbedingungen (ohne Korrektur). Wenn die tatsächliche Umgebung schlechter ist als die Standardbedingungen (z. B. Abnahme des Luftdrucks in großer Höhe, Temperaturanstieg oder Abnahme der Luftfeuchtigkeit), ist der Korrekturfaktor kleiner als 1, wodurch die Prüfspannung reduziert wird, um eine Überschätzung der Ausrüstung zu vermeiden. Wenn die tatsächliche Umgebung besser ist als die Standardbedingungen, wird der Korrekturfaktor weiterhin als 1 berechnet und ist nicht größer als 1. Wenn der berechnete Korrekturfaktor größer als 1 ist, mögliche Ursachen und Lösungen: Berechnungsfehler: Überprüfen Sie, ob die Formelanwendung und Parametereingabe korrekt sind, z. B. ob die Einheiten von Temperatur, Luftdruck und Luftfeuchtigkeit übereinstimmen und ob Standard-Atmosphärenbedingungen falsch verwendet wurden. Datenanomalie: Die tatsächlich gemessenen atmosphärischen Parameter können Fehler oder Ausreißer aufweisen, daher ist eine erneute Messung oder Überprüfung der Daten erforderlich. Anwendungsbereich: Der IEEE Std4-2013-Standard richtet sich hauptsächlich an die atmosphärische Korrektur für Hochspannungsprüfungen. Wenn andere Bereiche betroffen sind (z. B. Leistungskorrektur, Fernerkundungs-Atmosphärenkorrektur usw.), sollten die entsprechenden Standards und Methoden des jeweiligen Bereichs herangezogen werden. Zusammenfassung: Der atmosphärische Korrekturfaktor des IEEE Std4-2013 überschreitet nicht 1. Wenn das Berechnungsergebnis abnormal ist, sollte vorrangig der Berechnungsprozess und die Datengenauigkeit überprüft werden, um die Einhaltung der Standardanforderungen sicherzustellen. Derzeit entscheiden sich immer mehr ausländische Kunden für inländische Prüfstellen für Tests. Daher müssen inländische Prüfstellen streng nach den Standards handeln und dürfen nicht nach inländischen Praktiken verfahren, da dies Zweifel ausländischer Kunden an den Fähigkeiten inländischer Prüfstellen hervorrufen würde. Ingenieure verschiedener Zertifizierungsstellen müssen die Standards ebenfalls gründlicher studieren, ihnen folgen und dürfen nicht stur sein, keine Fortschritte machen und nichts lernen.
